SISTEMA DE SUPRESIÓN DE
INCENDIO CON CO2 (DIÓXIDO DE CARBONO) - EL CAMPEÓN MUNDIAL DE LOS PESOS
PESADOS
Los sistemas de supresión de incendios están diseñados para suprimir o
apagar un incendio en entornos donde el agua de un extinguidor o
rociador de incendio no es un agente extintor deseado. Zonas comunes
donde se encuentran sistemas de supresión de incendios incluyen las
salas de servidores, salas de máquinas, áreas de almacenamiento de
inflamables, museos, centros de datos, fábricas o almacenes con
(combustibles, químicos, gasolinas, pinturas, petróleos, gases
inflamables, papel, basuras, plásticos, grasas, aceites, brea,
chapapote, caucho, llantas, neumáticos, etc.)
Hay algunos tipos diferentes de agentes que se utilizan en un sistema de
supresión para apagar un incendio. En las salas de servidores y entornos
donde hay personal que trabaja en el área, generalmente encontrará
sistemas de extinción a base de gas inerte o agente limpio. En ambientes
donde hay poco personal o ninguno en absoluto, por lo general
encontraremos sistemas de supresión de incendios de CO2. En las áreas
que encontraremos sistemas de supresión de incendio a base de CO2
incluyen salas de máquinas, centrales eléctricas, salas con generadores,
salas de almacenamiento de líquidos inflamables (combustibles, químicos,
gasolinas, pinturas, petróleos, gases inflamables, papel, basuras,
plásticos, etc.) y alrededor de grandes máquinas industriales.
Mientras que los sistemas de supresión de incendios de CO2 son altamente
eficaces en la supresión de incendios, el agente de CO2 también plantea
un riesgo para la salud en comparación con los otros agentes. Por esta
razón, encontraremos sistemas de supresión de incendio de CO2 más a
menudo en entornos no ocupados.
Un fuego necesita oxígeno, combustible y calor para continuar ardiendo.
Al eliminar uno de estos tres elementos, un incendio puede ser suprimido
o extinguido. Mientras que algunos agentes de supresión reducen el calor
del fuego, un sistema de supresión de incendios de CO2 elimina el
oxígeno para suprimir el fuego. Cuando el sistema de supresión detecta
humo o fuego, entonces libera al agente CO2 en el espacio que está
protegiendo. El nivel de CO2 en el espacio aumenta rápidamente el nivel
de oxígeno desciende rápidamente provocando que el fuego sea suprimido o
extinguido.
El CO2 es un gas incoloro, inodoro y eléctricamente no conductor que no
deja ningún residuo detrás. Esto significa que cualquier equipo sensible
que se encuentra en el espacio protegido no se daña por el CO2, que
reduce el tiempo de inactividad y los costos. Una vez que el CO2 se
dispersa a niveles seguros del espacio protegido, el personal puede
acceder a cualquier daño del incendio o del humo y rápidamente pueden
volver a trabajar sin necesidad de hacer ninguna limpieza.
En concentración de 7.5% de saturación, el CO2 puede causar asfixia a
los seres humanos. Los sistemas de supresión de CO2 están diseñados para
concentraciones de CO2 de un 34% para una inundación total del espacio
protegido. Debido a los peligros obvios de CO2, los sistemas de
supresión de incendio de CO2 están obligados a tener ciertos
dispositivos de seguridad para proteger la vida del personal dentro o
cerca de los espacios protegidos. Uno de los dispositivos de protección
humana es una sirena neumática que advierte a las personas alrededor de
la zona que el sistema de supresión de CO2 se va a descargar. Es
importante entrenar adecuadamente a todo el personal sobre los peligros
del sistema de supresión de incendios de CO2 y cómo evacuar con
seguridad si el sistema se está preparando para el CO2 para suprimir el
fuego de la descarga.
A continuación, algunos de los dispositivos de seguridad y piezas que se
encuentran en el sistema de supresión de incendio de CO2 para reducir
los riesgos de exposición de las personas al CO2.
Temporización neumática: En cuando se activa el sistema de supresión de
fuego CO2, primero se inicia una temporización neumática. El retardo
neumático funciona de la presión del CO2. El tiempo de retardo funciona
para 30 o 60 segundos para permitir que el personal evacue antes de
descargar el CO2.
Sirena neumática: La sirena neumática se activa antes del temporador
neumático y crea un sonido de advertencia que activa el sistema de
supresión de incendios de CO2. La sirena neumática continuará también
sonando durante la descarga de CO2. Sólo cuando todo el CO2 ha sido
descargado, la sirena se silenciará.
Válvula de Bloqueo (Lock-Out): Cuando se realiza mantenimiento general,
el personal puede activar la válvula de bloqueo para evitar una descarga
accidental de CO2. La válvula de bloqueo se activa girando una palanca
que cierra eficazmente la línea entre los cilindros de CO2 y las
boquillas de descarga. Se controla la válvula de bloqueo en el panel de
control para que la válvula se vuelve a abrir y en condición de
funcionamiento después de haber realizado el mantenimiento.
Odorizador neumático de esencia de Gaulteria (Wintergreen): El CO2 es un
gas descolorido, inodoro que es indetectable por los seres humanos. Para
que el personal tome conciencia de que el CO2 ha sido descargado o que
el sistema tiene pérdidas de CO2, un odorizador neumático de esencia de
Gaulteria se le agrega al sistema. El odorizador inyecta una pequeña
cantidad de esencia de Gaulteria al agente de CO2 que fluye fuera del
sistema. El personal que trabaja alrededor o cerca del sistema de
supresión de incendio de CO2 indica cuando se detecta el olor a la
Gaulteria es que hay gas de dióxido de carbono en el área y deben
evacuar inmediatamente.
Señales de ADVERTENCIA: En NFPA 12, la norma de sistemas de extinción de
dióxido de carbono, capítulo 4.3.2, se establece que se colocará señales
de advertencia en un lugar visible en cada espacio de protección; en
cada entrada a espacios protegidos; y en lugares cerca de los espacios
protegidos donde podría migrar el dióxido de carbono, creando un peligro
para el personal. Señales de estado que el dióxido de carbono que puede
causar lesiones o la muerte. También mencionan que cuando funciona la
alarma o se detecta olor a Gaulteria, para no entrar en espacio
protegido hasta que totalmente ventilado.
Detectores de humo: Si el fuego comienza en el área protegida, el
detector de humo detecta el fuego y envía una señal al panel de control.
Los detectores de humo generalmente detectarán el incendio antes de haya
tenido tiempo para escalar.
Panel de control: El panel de control es el cerebro del sistema. Cuando
recibe una señal de alarma de los detectores, inmediatamente, envía una
señal a los dispositivos de notificación de sonido para activar el
desbloqueo para suprimir el incendio.
Dispositivos de notificación: Para advertir a los alrededores o en el
área protegida que está preparando el sistema de supresión de fuego para
activar y liberar al agente limpio, el panel de control activa la alarma
de sonido y luces estroboscópicas. Los dispositivos crean una alerta
ruidosamente audible mientras que las luces estroboscópicas crean una
alerta visual brillante.
Dispositivo de Desbloqueo: El dispositivo de desbloqueo está conectado
al o los cilindros y es activado por el panel de control. El panel de
control activa el dispositivo después de que un incendio es detectado,
permitiéndole al agente escapar del o los cilindros sobre el área
protegida inundándola.

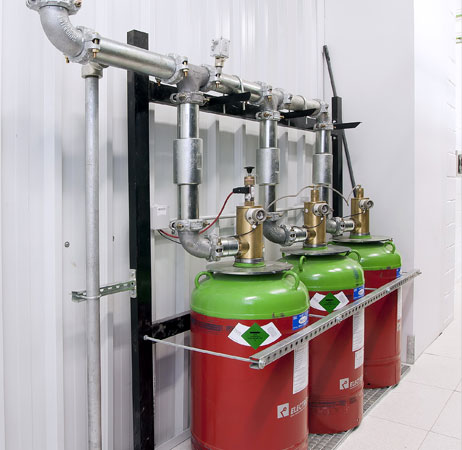

Cilindro/s: el o los cilindros es donde se almacena el agente limpio.
Dependiendo del tamaño del espacio protegido, puede ser un cilindro o
cilindros múltiples. Algunos agentes se guardan como un gas mientras
que otros se almacenan como un gas líquido.
Boquillas: Una vez que el agente limpio ha sido liberado de los
cilindros, viaja por los tubos y sale de las boquillas calibradas y
estratégicamente colocadas. Boquillas en medio del espacio protegido
serán boquillas de 360 grados, permitiéndole al agente limpio
dispersarse alrededor de la boquilla. Inyectores instalados cerca de las
paredes suelen ser boquillas de 180 grados que dispersan el agente
limpio lejos de la pared.
Interruptor de aborto: El interruptor de aborto suele ser un gran botón
que se encuentra cerca del sistema de agente limpio o cerca de la puerta
del espacio protegido. Al mantener el interruptor oprimido, el sistema
entras en pausa permitiendo que el personal evacue la zona antes de que
se disperse el agente limpio. Una vez que todo el mundo ha evacuado, una
vez que se suelta el botón el sistema continuará el proceso de activar
el sistema del agente. Tenga en cuenta que este botón no detendrá el
sistema de activación. Sólo retrasará el sistema de activación.
Interruptor de mantenimiento: Los sistemas de supresión de fuego
requieren inspecciones de rutina y mantenimiento. El interruptor de
mantenimiento puede utilizarse durante las inspecciones para apagar el
sistema, para evitar una descarga accidentalmente durante el
mantenimiento.
Activación manual: El desbloqueo manual permite al personal eludir el
proceso normal descrito anteriormente y activar el sistema y liberar
manualmente el agente. Una vez que el sistema manual ha sido ejecutado,
se activará el sistema de supresión de incendios y enviará el agente a
través del sistema y llegará a las boquillas para suprimir el incendio.
|
|
